HMS Industrial Networks AB

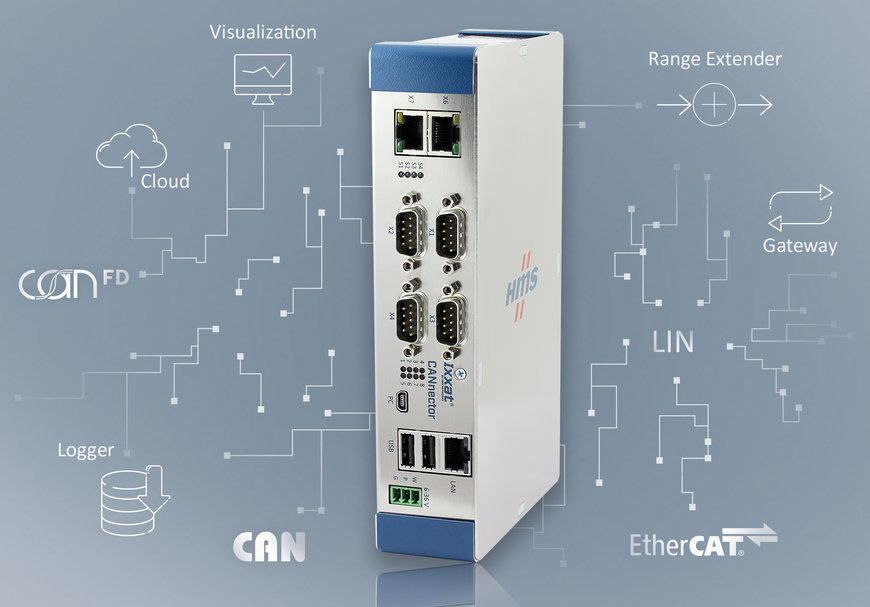

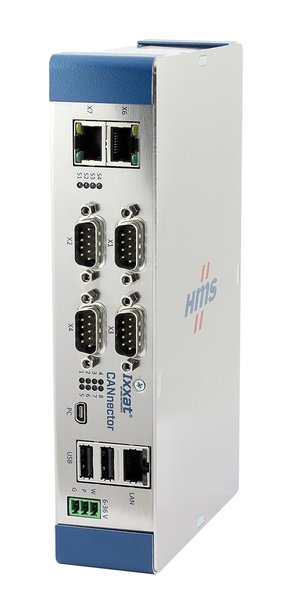

Ixxat CANnector―CANのための万能ツール

HMS Networksは、CANネットワークのロギングやブリッジ、拡張に対応した自由度の高いソリューションIxxat® CANnectorを発売します。CANnectorは、現行のCAN@net NTおよびCANbridge NTシリーズを補う製品として、追加のインターフェースと機能のほか、データロギング機能を提供します。CAN@net NTおよびCANbridge NTと互換性があるため、既存設備も簡単に拡張可能です。

Ixxat CANnector―CANのための万能ツール

ロギング、ブリッジ、レンジエクステンダーとして使えるフレキシブルなオールラウンダー

CAN@netやCANbridge NTと同様にCANnectorはスタンドアロンで使用でき、PCは不要です。汎用なCANnectorに加えて、あらかじめ設定済みの3バージョンをご用意しています。

CANnector Range - Ethernetを介したシンプルなCAN(FD)レンジエクステンダー、あるいはEthernetでPCに接続されたCANインターフェースとして使用できます。

CANnector Bridge - フレームベースあるいはシグナルベースのCAN(FD)ブリッジ/ゲートウェイ。すべてのバスシステムの浮動小数点データをオンライン操作できるなどの機能を備えています。

CANnector Log - トリガー機能やリングバッファを備えたデータロガー。CAN(FD)に復帰できる低電力スリープモードを備え、フレームベースあるいはシグナルベースでCAN(FD)データをロギングします。

これら3バージョンの製品はすべて、開梱後すぐに接続してそのままお使いいただけます。ベースは同じハードウェアであり、CANnectorの様々な機能はロード可能な設定により提供されるため、すべてのCANnectorはご希望の機能をもつよう再設定可能です。


高い性能と汎用性

高性能なLinuxプラットフォームにより、複雑なアプリケーションやデータ操作をCANnector本体で直接実行できます。さらにバスディスクリプションファイルをサポートしており、シグナルレベルでの操作も可能です。
»Wake-up on CAN»機能の使用により、CANバス上のTX機能をオフにできることから、電力や安全性に配慮が必要なアプリケーションでもCANnectorを利用可能です。

CANnectorは、サポートするインターフェースの数だけが異なる複数のハードウェアバージョンをご用意しています。インターフェースの最大数は、CAN(FD)8ポート、LIN 2ポート、デジタルIO 2ポート、またEtherCATスレーブインターフェースとEthernet、USBが各1ポートとなっています。このEtherCATスレーブインターフェースは、HMSのAnybus® CompactCom技術を使用し実装されており、将来的に他の産業用Ethernetプロトコルへの対応が可能です。Wi-FiやBluetoothなどUSBの拡張はオプションとして提供しています。

クラウドおよびPLCとの接続

Ixxat CANnectorは多数の追加機能を備えています。たとえばWi-Fi接続のモバイル端末(スマートフォンあるいはタブレット)を用いたライブデータ可視化やシミュレーションに加え、OPC-UAやMQTTのほか、産業用データ接続のためのHMS独自のソリューションであるHMS Hubを介したクラウド接続が可能です。

EtherCATスレーブインターフェースを用いれば、CANnectorはCAN(FD)ベースのネットワークを産業用EthernetやPLCに直接接続できます。

すべての機能は、CANnector本体上で並列に実行できます。そのため、たとえばデータのロギングと同時に、CAN(FD)のブリッジ接続とモバイル端末でのデータ可視化を実行可能です。

ドラッグ&ドロップで簡単に設定

HMSは、CANnectorを簡単に設定できるWindows用無償ツールを提供しています。このツールでは、ドラッグ&ドロップでソースとターゲットの»接続»を確立できます。またオプションとして、設定のためにCAN(FD)バスディスクリプションをインポートすることも可能です。統合開発環境とユーザー独自のC言語プログラムまたはMatlab/Simulinkモデルを用いれば、標準の機能群を拡張できCANnectorで直接実行できます。

CANnectorの詳細についてはwww.ixxat.comをご覧ください。
