Toshiba: 実装基板の省スペース化に貢献するバイポーラートランジスタ

当社は、パワーデバイスのゲート駆動回路、民生用機器や産業用機器の電流スイッチ、LEDドライブ回路向けに、バイポーラートランジスター12品種を製品化し、ラインアップを拡充しました。

Toshiba: 実装基板の省スペース化に貢献するバイポーラートランジスタ

SC-62パッケージ (当社通称名 : PW-Mini) の「TTA011、TTA012、TTA013、TTC019、TTC020、TTC021」と、PS-8パッケージの「TPCP8605、TPCP8606、TPCP8607、TPCP8512、TPCP8513、TPCP8514」です。コレクター・エミッター間電圧定格とコレクター電流 (DC) 定格は、TTA011とTPCP8605が-50 V/-5 A、TTA012とTPCP8606が-80 V/-4 A、TTA013とTPCP8607が-120 V/-2.5A、TTC019とTPCP8512が50 V/5 A、TTC020とTPCP8513が80 V/4 A、TTC021とTPCP8514が120 V/3 Aです。

新製品TTA011、TTA012、TTC019、TTC020は、SC-62パッケージで、同一パッケージの当社既存製品[注1]と比べてコレクター電流 (DC) 定格を大きくしました。新製品TTC019の場合、コレクター電流 (DC) 定格を5 Aとし、当社既存製品2SC5712と比べて約1.5倍としています。さらに、同等定格のNew PW-Moldパッケージの当社既存製品2SC5886Aと比べて実装面積を約70 %削減しました。

これにより、実装基板の省スペース化に貢献します。また、コレクター・エミッター間電圧定格がー120 V、コレクター電流 (DC) 定格がー2.5 AのTTA013と、120 V/3 A定格のTTC021をSC-62パッケージのラインアップに追加しました。

新製品TPCP8605、TPCP8606、TPCP8607、TPCP8512、TPCP8513、TPCP8514は、小型のPS-8パッケージを採用しました。SC-62パッケージ製品よりも小型のため、さらに実装基板の省スペース化に貢献します。

応用機器

  • パワーデバイスのゲート駆動回路
  • 民生用機器、産業用機器の電流スイッチ
  • LEDドライブ回路など

新製品の主な特長

  • コレクター電流 (DC) 定格が大きい : IC=-5~5 A

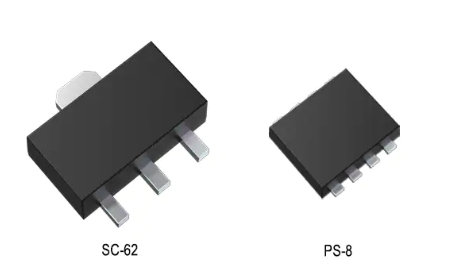

  • 小型表面実装パッケージ :
  • SC-62 (4.6 × 4.2 × 1.6 mm (max))
  • PS-8 (2.9 × 2.8 × 0.8 mm (typ.))

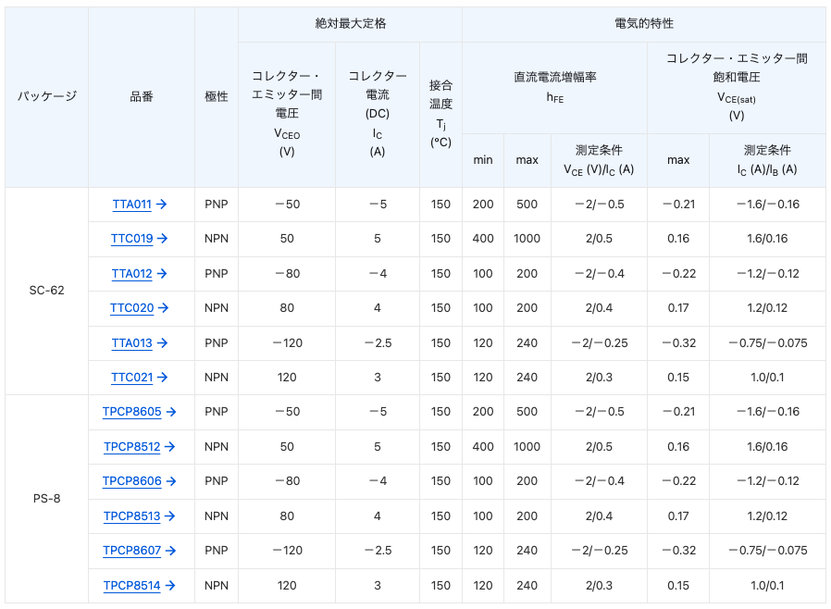

新製品の主な仕様


Toshiba: 実装基板の省スペース化に貢献するバイポーラートランジスタ

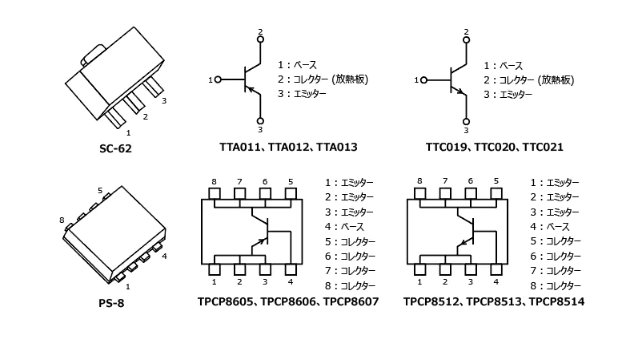

内部回路構成図


Toshiba: 実装基板の省スペース化に貢献するバイポーラートランジスタ

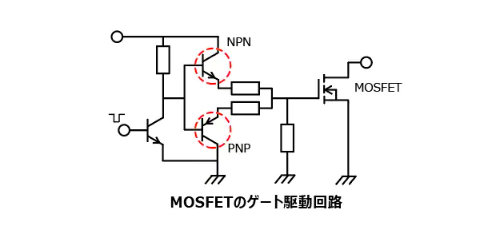

応用回路例


Toshiba: 実装基板の省スペース化に貢献するバイポーラートランジスタ
