車載用ブラシ付きDCモータードライバーICのラインアップ拡充

当社は、車載用ブラシ付きDCモータードライバーICに、出力ドライバー5 A[注1]定格を2ch内蔵した「TB9053FTG、TB9054FTG」を製品化し、ラインアップを拡充しました。

新製品TB9053FTGとTB9054FTGは、出力ドライバー 5 A[注1]定格を2ch内蔵し、かつ小型QFNパッケージ (6.0 mm × 6.0 mm (typ.)) を2種採用しました。これにより実装面積を削減し、システムの小型化に貢献します。

また、2chを並列接続して10 A[注1]定格1ch駆動も可能です。さらに、H-Bridge出力ON抵抗を標準200 mΩ[注2]と低く抑えたPWM駆動により高効率駆動が可能です。そして、SPI通信のデイジーチェーン接続機能、およびSPI通信のみでモーター制御する機能を備え、MCUポートが削減できます。

[注1] 実際に駆動可能なモーター電流値は、周囲温度や電源電圧等の使用条件により制限されます。
[注2] @Tj=25 °C、Iout=3 A、VBAT=8 V

応用機器
車載機器

• パワートレイン系 : H-bridgeでコントロールを行うエンジン制御の電子スロットル、各種バルブ制御など
• ボディー系 　 : ドアミラー格納、ドアラッチなどのラッチ駆動や格納など
• その他 　 　 : H-Bridge / Half-Bridge回路を使用する制御回路など

新製品の主な特長

• 出力ドライバー : 2ch駆動、 2ch並列接続による10 A[注1]定格1ch駆動、4ch Half-Bridge駆動
• H-Bridge出力ON抵抗が低い : Ron(H+L)=200 mΩ (typ.) @Tj=25 °C、Iout=3 A、VBAT=8 V
• SPI通信機能 : デイジーチェーン接続機能 / SPI通信のみでモーター制御する機能によりMCUポート削減し、システムの小型化に貢献

新製品の主な仕様




ブロック図




注 : ブロック内の機能ブロック/回路/定数などは、機能を説明するため、一部省略、簡略化している場合があります。

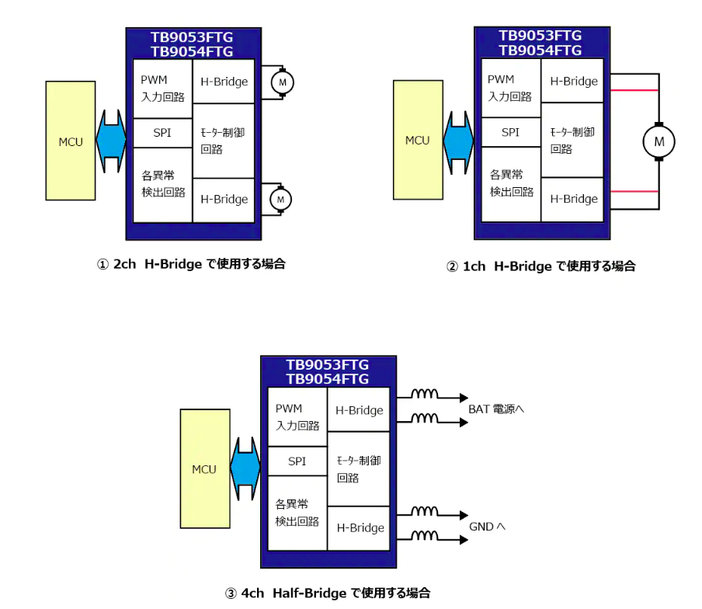

応用回路例
