内部発振回路を高速化しモーターの高速制御を実現した3相ブラシレスDCモータードライバー

当社は、サーバーファンや掃除ロボットなどに使用される3相ブラシレスDCモータードライバーICに、高速制御対応の「TB67B001BFTG」を製品化しました。

新製品TB67B001BFTGは、出力トランジスターに当社DMOSFET[注1]を用いて、モーターの出力電圧定格25 V、および出力電流定格3 A[注2]としました。 また、モーターの回転周波数が最大回転周波数を超えた際に異常を検出する機能を内蔵しています。TB67B001BFTGは内部の発振回路を高速化し、異常検出の最大回転周波数1.875 kHzとしました。従来製品TB67B001FTGと比べて25 %向上しています。これにより、高速モーターの回転制御を実現しています。

パッケージはQFN36を採用しており、従来製品TB67B001FTGとピン互換、およびパッケージ互換です。このため、従来製品と同じ環境で使用することができ、置き換えが容易です。

さらに、小型パッケージながらモータードライバー出力部のオン抵抗が0.6 Ω[注3]に抑えられており、発熱量の軽減に寄与します。

TB67B001BFTGは、モーター電源電圧5.5 Vから22 Vに対応しており、サーバーファンモーターや掃除ロボット向けモーターなど幅広いアプリケーションに使用が可能です。

• [注1] Double-Diffused MOSFET : 二重拡散型MOSFET
• [注2] 実際に駆動可能なモーター電流値は周囲温度や電源電圧などの使用条件により制限されます。
• [注3] RON(H) (typ.) + RON(L) (typ.)

応用機器

• ファンモーター、掃除ロボット用モーターなど

新製品の主な特長

• モーターの高速制御が可能
• 従来製品TB67B001FTGとピン互換、パッケージ互換
• 各種安全機能(熱遮断、過電流検出、低電圧検出、ロック検出)を搭載

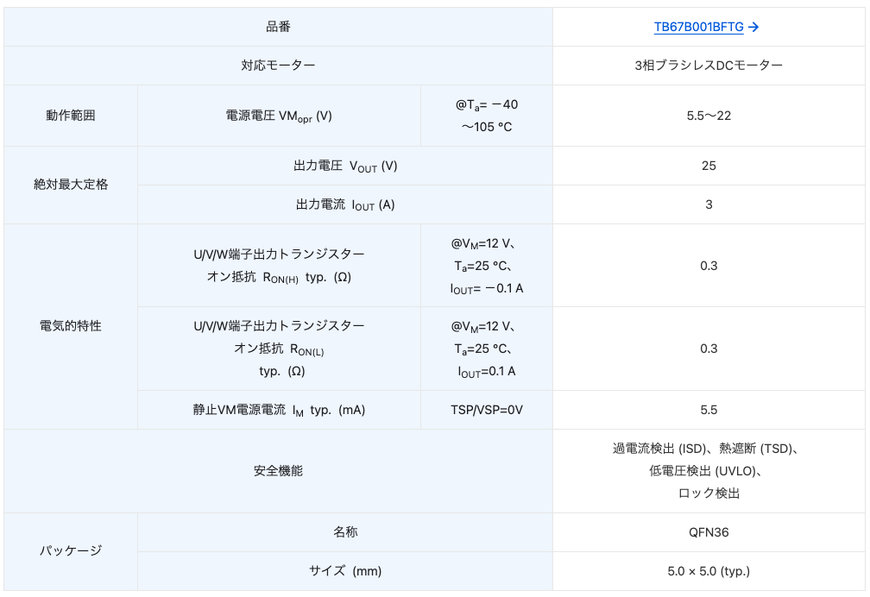

新製品の主な仕様




本資料に掲載されている情報 (製品の価格／仕様、サービスの内容及びお問い合わせ先など) は、発表日現在の情報です。
