ams OSRAM、世界最小のマルチゾーンdToFモジュールを発表 正確な距離測定を実現

光学ソリューションのグローバルリーダーであるams OSRAM(日本地域統括バイスプレジデント:神永眞杉)は、より広い視野(FoV)と拡張されたレンジでマルチゾーンおよびマルチオブジェクト検出を可能にした3つの新しいデバイスを発表しました。これにより、dToFモジュールのポートフォリオを拡大します。

ams OSRAM、世界最小のマルチゾーンdToFモジュールを発表 正確な距離測定を実現

FoVを複数のゾーンに分割することで、ロボットのすぐ近くにある障害物を正確に検出できます。

  • ams OSRAMの新しいダイレクトタイムオブフライト(dToF: direct Time-of-Flight)モジュールは、光源、検出器、光学素子を1つのコンポーネントに集約
  • TMF8820、TMF8821、TMF8828は、複数のゾーンでのターゲットエリアを検出し、極めて正確な測定を実現
  • ゾーンごとに複数の障害物を5mの範囲まで検出可能
  • 対象用途は、スマートフォンのレーザー検出オートフォーカス(LDAF)、PCのユーザー存在検出、産業、家庭およびビジネスにおける自動化システムのLiDAR(光による検知と測距)センシングなど

dToFセンサー(*1)は、産業、家庭、ビジネスにおける自動化アプリケーションで幅広く使用される重要な技術です。産業用ロボットや家庭用ロボットは、安全な動作をするために、周囲の環境を検知する高度なシステムを必要とします。ams OSRAMのマルチゾーンdToFモジュールである、TMF8820(*2)、TMF8821(*3)、TMF8828(*4)は、検出領域を複数のゾーンに分割し、より高品質でより多くの情報を収集します。その結果、自動ロボットはより多くの「感覚的認識」を獲得し、潜在的な障害物を早期に検知できるようになります。また、システムメーカーにとっても、この新しいモジュールのコンパクトな設計と統合の容易さが利点となります。

(*1) https://ams.com/time-of-flight
(*2) https://ams.com/tmf8820
(*3) https://ams.com/tmf8821
(*4) https://ams.com/tmf8828


ams OSRAM、世界最小のマルチゾーンdToFモジュールを発表 正確な距離測定を実現
ams OSRAMはTMF8820、TMF8821、TMF8828でタイムオブフライト(ToF)モジュールのポートフォリオを拡大します。

倉庫の自動化(*5)などの分野だけでなく、家庭にもロボットの活躍の場は広がっています。これらのロボットが支障なく動作し、環境内を動き回れるようにするために、特殊なToFシステムが使用されています。例えば、ロボット掃除機(*6)は周囲にある物体を認識し、障害物を避けて移動します。ams OSRAMの新しいdToFモジュールは、正確な距離測定を可能にします。ams OSRAMのマーケティングマネージャであるDavid Smithは次のように述べています。「TMF8820、TMF8821、TMF8828デバイスは、多数の検出ゾーンにおいて複数の障害物の正確な距離測定値を報告します。これにより、システムメーカーは、適切な判断を下すことができるセンサーのおかげで、周囲で何が起こっているのかについてより多くの情報を得ることができます」

(*5) https://ams.com/industrial-robotics
(*6) https://ams.com/haba#household-robotics

TMF8820 dToFモジュール(*2)はFoVを3x3(9)、TMF8821(*3)は4x4(16)、TMF8828(*4)は8x8(64)の個別検出ゾーンにそれぞれ分割しています。マルチゾーン検出により、センサーFoV内にある障害物の位置を特定することができます。これらの新しいデバイスは、FoVを最大63°まで動的に調整でき、お客様は用途に応じて狭いFoVと広いFoVを選択することが可能です。3つのdToFモジュールの検出範囲は、いずれも1センチメートルから5メートルまでです。

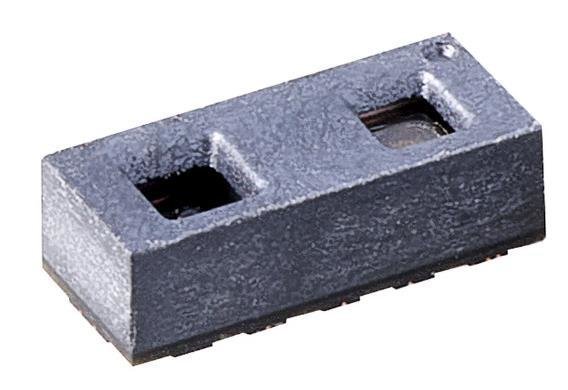

これらのモジュールは、940nmの垂直共振器面発光レーザー(VCSEL: Vertical Cavity Surface Emitting Laser)(*7)、マルチレンズ光学素子搭載の高感度単一光子アバランシェダイオード(SPAD: Single Photon Avalanche Diode)検出器アレイ、ヒストグラム処理用オンチップマイクロコントローラを1つのデバイスに統合しています。2.0mm x 4.6mm x 1.4mmというコンパクトなサイズで、市販のマルチゾーンdToFモジュールとしては最小の製品となっています。

(*7) https://ams.com/vcsel
