4極のマルチゾーン仕様によりハンドルの握り方を細かく判別し、安全な移動に貢献

自動運転支援システム対応のハンズオフ検知用ECUを開発、量産開始。

アルプスアルパイン株式会社(TOKYO 6770、代表取締役社長:栗山 年弘、本社:東京都大田区、以下「アルプスアルパイン」)は、ハンドルの握り方を細かく判別することで自動運転支援システムに対応するハンズオフ検知(HoD:Hands Off Detection)用の ECU※1 を開発しました。2021年春より量産を開始しており、順次搭載車種の拡大を計画しております。自動運転支援機能の向上に伴い次世代モデル向けにも開発を開始しており、人々の安全かつ快適な移動に貢献してまいります。

取り組み背景
　自動車業界ではCASE(Connected, Autonomous, Shared & Services, Electric)の技術革新が加速しています。Autonomous(自動運転)の領域では、特定条件下において車線を維持しながら前方車両に自動追従して走行できる自動運転支援システムの普及が進んでいます。昨今では、高速道路走行時や低速走行時などの条件下に限り、システムが全ての運転タスクを実行する高度な自動運転支援システムが開発され、販売が開始されています。

これらの機能を搭載した自動車では、自動運転支援と手動運転の切り替えを安全かつスムーズに行うためにドライバーの運転状態を検知・判断する必要があります。その一つとしてドライバーのステアリングホイール掌握状態を判断するハンズオフ検知機能があり、その他複数の運転状態判断システムと連携することで安全な運転主体の切り替えが可能となります。自動運転支援システムの高度化に伴う安全機能の搭載は、国際規格R79ガイドラインに定められ、法制化が進められています。

自動運転支援と手動運転の切り替えタイミングの判断においては、安全を担保するために走行状態とドライバーの運転姿勢を常に検知する必要があります。自動運転支援の継続が不適切と判断された場合、ドライバーに対し迅速に自動運転支援中止を告知、即座に手動操作に戻ることを促す必要があります。安全担保のためには、これまで以上に高精度かつ多様なステアリングの掌握検知が求められます。




取り組み内容
1． システム構成

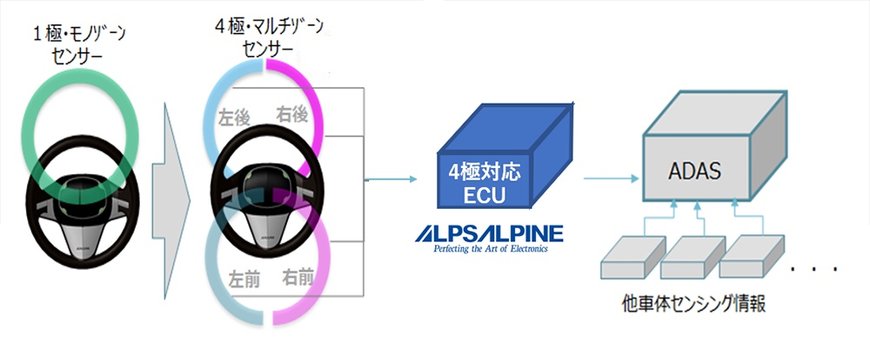

　ステアリングホイールのタッチ検知はコスト・性能面から静電容量方式が主流です。ECUはステアリングホイールに巻きつけられた専用静電容量センサで検知した情報からドライバーのタッチ判定を行い、先進運転支援システム(ADAS)へタッチ合否を展開します。既存のハンズオフ検知システムは1極のみのモノゾーン仕様に対し、当社は4極のマルチゾーン仕様を開発(以下図1参照)。ステアリング、掌握パターン判定を細分化することでシステムの効率的な切り替えとタッチ判定の信頼性向上を実現しました。

2． 当社製品概要
　静電容量の制御では、温湿度や電磁ノイズに対する環境耐性とセンサ自体の感触性能を維持しつつ、物理的ストレス耐性も考慮する必要があります。さらに用途別のセンサ材に最適な個別制御も必須です。アルプスアルパインでは、1990年代からノートPCやゲーム機のタッチパネル向け、2010年代からは静電容量タッチ式のIVI(In Vehicle Infotainment)向け車載操作パネルを生産開始。民生から車載までさまざまなセンサ材と環境に対応した静電制御技術の実績があります。これら知見を生かして、ステアリングホイール専用静電容量センサに対応したハンズオフ検知用ECUを開発し、2021年春よりステアリングメーカーへ納品開始しています。

1) 業界初のセンサ4極対応(上記図1参照)
センサ電極を4分割して多彩な掌握状態の判定を実現しました。既存のセンサ1極による単純なタッチ有無の判定と比較し、より詳細な運転状態を把握できます。
2) 独自の静電制御ASIC※2
耐久性と汎用性を上げ、車載の厳しい規格に適合した独自の静電制御ASICを開発しました。
3) アプリケーションごとの最適なアルゴリズム提供
ステアリンング形状やセンサ材料、EMC※3 環境など車種ごとに条件が異なるため、静電容量センサで検出される情報に差が生まれます。これら個別事情に対して、パラメータ変更など個別最適を図ったアルゴリズムを独自開発し提供することが可能です。
4) 自己故障診断機能
独自の故障判定にて信頼性を向上。自動車の電気/電子に関する機能安全についての国際規格ISO26262に適合しています。
