車載機器の低消費電力に貢献する小型・面実装の40 V/60 V耐圧NチャネルパワーMOSFET : XPN3R804NC、XPN7R104NC、XPN6R706NC、XPN12006NC

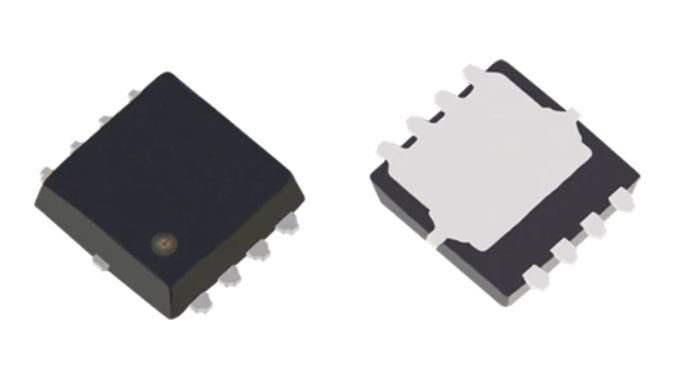

当社は、車載機器向けに小型・面実装TSON Advance(WF)パッケージのNチャネルパワーMOSFET 4製品を製品化しました。TSON Advance(WF)パッケージでは当社初のNチャネル製品で、40 V耐圧の「XPN3R804NC」と 「XPN7R104NC」、60 V耐圧の「XPN6R706NC」と「XPN12006NC」の低オン抵抗製品をラインアップしました。

車載機器の低消費電力に貢献する小型・面実装の40 V/60 V耐圧NチャネルパワーMOSFET : XPN3R804NC、XPN7R104NC、XPN6R706NC、XPN12006NC

新製品は、ウェッタブルフランク構造のTSON Advance(WF)パッケージを採用しており、基板実装状態の自動外観検査が容易になります。さらに、当社の「U-MOSⅧ-H (ユー・モス・エイト・エイチ)」プロセスを採用した低オン抵抗製品のため、機器の省電力化に貢献します。
これにより、同一サイズパッケージクラスの当社従来品からの置き換えが可能です。また、性能改善により類似の5×6 mmサイズの製品を置き換えることでECUの小型化にも貢献できます。

特長

  • AEC-Q101適合
  • 低オン抵抗:

RDS(ON)=3.8 mΩ (max) @VGS=10 V (XPN3R804NC)
RDS(ON)=7.1 mΩ (max) @VGS=10 V (XPN7R104NC)
RDS(ON)=6.7 mΩ (max) @VGS=10 V (XPN6R706NC)
RDS(ON)=12.0 mΩ (max) @VGS=10 V (XPN12006NC)

  • ウェッタブルフランク構造を採用した小型・面実装TSON Advance(WF) パッケージ : 3.3×3.6 mm (typ.)

用途
車載機器

  • スイッチングレギュレーター
  • DC-DCコンバーター
  • モータードライブ
