分散型電源アーキテクチャ向け高密度絶縁型DC/DCモジュール

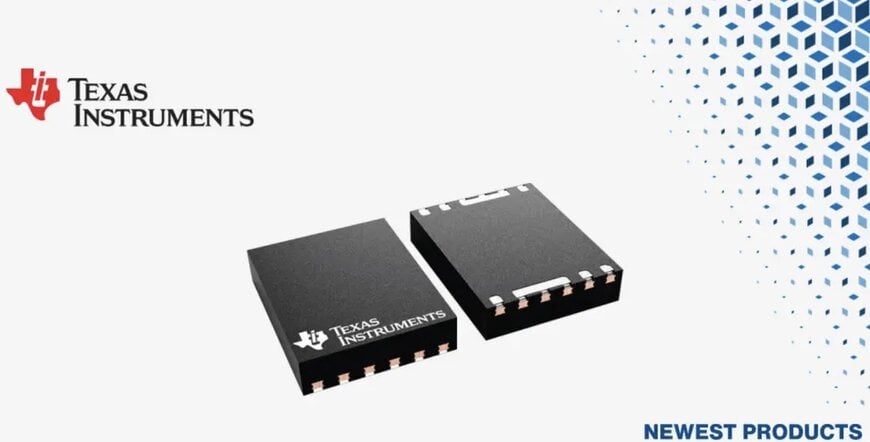

マウザー・エレクトロニクスは、自動車、産業機器、およびデータセンターのアプリケーション全体で分散型電源アーキテクチャをサポートするように設計された、1.5W絶縁型DC/DCモジュールであるTexas Instruments製UCC33420-Q1の取り扱いを開始しています。このコンポーネントは、高度なプレーナトランス技術を小型の半導体パッケージ内に統合し、厳しい機能安全要件を満たします。

プレーナトランスとIsoShield技術の統合
従来の絶縁型電源システムは、物理的な回路の実装面積を拡大する複雑なマルチチップ・レイアウトを必要とすることが多くありました。UCC33420-Q1は、独自のパッケージング技術を利用して高性能プレーナトランスと絶縁型電源ステージを単一のマイクロエレクトロニクス・デバイスに統合することで、この制約に対処しています。このアーキテクチャは、機能絶縁、基本絶縁、および強化絶縁レベルをサポートします。これらの要素を統合することで、このモジュールは従来のディスクリート構成と比較して電源回路の全体的な実装面積を最大70%削減し、限られたフォームファクタ内で高い電力密度を実現します。

電気的特性と機能安全メカニズム
高信頼性システム向けに設計されたこのモジュールは、最大定格電力1.5Wで安定化された5.0V出力電圧（最大5.5Vまで調整可能）を提供します。3kVrmsの絶縁定格を備え、下流の回路を高電圧の過渡現象から保護します。単一障害点を回避する分散型電源アーキテクチャの実装をサポートするため、デバイスにはアクティブなイネーブルピン、専用の障害通知機能、および選択可能なストレージ構成が組み込まれています。これらの統合された保護メカニズムにより、外部のフィードバック絶縁コンポーネントを必要とせずに、自動車および産業用の安全規格への準拠が容易になります。

システム展開とアプリケーション要件
モジュールの物理的プロファイルは、標準的な高さが1mmの小型VSONパッケージに依存しており、高密度に実装されたプリント基板上の垂直方向のクリアランス制約を最小限に抑えます。この薄型形状により、自動車部門の電子制御ユニット（ECU）、小型産業用自動化機器、データセンター・インフラストラクチャ内の補助電源レールなど、スペースに制約のある環境への展開が可能になります。オンチップの電圧レギュレーションと保護監視機能が含まれているため、ハードウェアのレイアウトが合理化され、全体的な設計コストとエンジニアリング検証サイクルの期間の両方が削減されます。

追加コンテキスト
本セクションでは、当初のニュースリリースには含まれていない技術仕様および競合ベンチマークについて詳述します。

Texas InstrumentsのUCC33420-Q1は、高密度絶縁型バイアス電源市場セグメントにおいて、Analog Devices（ADuMシリーズなど）やMaxim Integrated（現在はAnalog Devicesに統合）などのメーカーが提供するマイクロ絶縁型DC/DCコンバータと競合します。従来の絶縁型バイアス電源は、オプトカプラまたは個別のコントローラ・ドライバと結合されたディスクリート・トランスに依存しており、一般的に大きな実装面積を占め、寄生容量が大きくなります。これらのコンポーネントのベンチマーク指標は、同相過渡電圧耐性（CMTI）、絶縁動作電圧、容量性絶縁バリア破壊、およびパッケージの熱抵抗に焦点を当てています。プレーナトランス技術をVSONパッケージに直接統合することで、UCC33420-Q1は、従来の巻線トランス実装と比較して、一次側と二次側の間の容量を低減し、磁気結合を強化して、高周波ノイズの抑制を改善し、電磁干渉（EMI）を低減します。
