設備保全を効率化する産業用差圧センサ

ifm efector株式会社は、空圧システム、空調設備、集塵装置、クリーンルームなどを対象に、2箇所の測定点間の圧力差を測定する差圧センサを発売した。このシステムは、設備内部の圧力損失をリアルタイムで数値化し、状態基準保全の実現を支援する。

リアルタイム差圧計測によるフィルタ状態監視
製造現場における空調機器や集塵設備では、フィルタの目詰まりに伴う圧力損失の上昇が設備能力の低下や消費エネルギーの増大を招く要因となる。従来は外観検査での状態判定が困難であったため、定周期での一律交換が一般的であり、使用可能部品の過剰廃棄や交換遅延による能力低下が課題となっていた。本センサは2系統のプロセス接続による直接差圧測定を行い、フィルタ詰まりの進行度を定量的に把握することで、適切な部品交換サイクルの確立に寄与する。

耐環境構造と現場設置性の両立

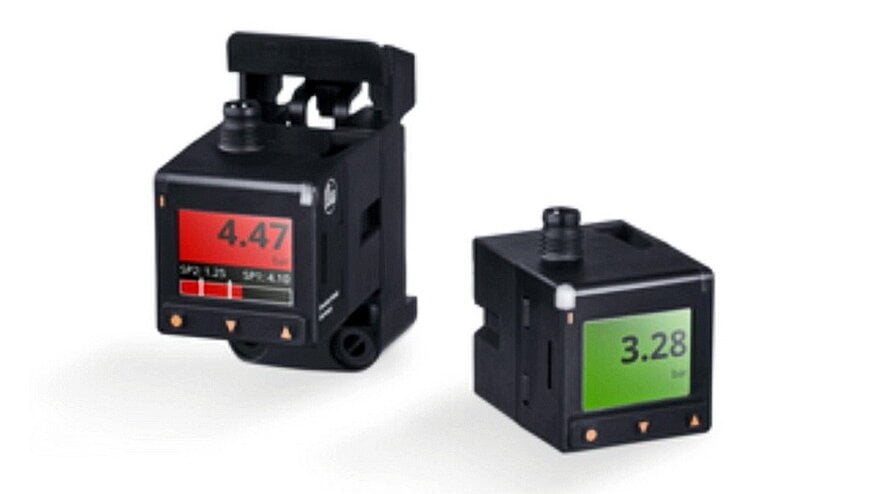

筐体構造には保護等級IP65に準拠した設計が採用されており、粉塵や液滴が存在する環境下でも測定セルの安定動作を担保する。配管設計への適合性向上を目的として、取付アダプタを付属させた構成と単体構成の双方が用意されている。アダプタ使用時は2系統の接続ポートを下向きに同一配置できるため、制御盤内や狭小部における配管作業の負荷を軽減する。また、本体前面には1インチのカラー薄膜トランジスタディスプレイが配置され、現場における測定値とステータスの目視確認に対応する。

デジタル通信規格によるデータ統合と予知保全
本機は通信プロトコルとしてIO-Linkに対応しており、差圧計測データに加えて機器内部および測定媒体の温度データをデジタル伝送する。これらの時系列パラメータを上位のプログラマブルロジックコントローラや監視制御システムへ統合することで、稼働トレンドの分析や保守ログの自動蓄積が可能となり、データ駆動型の保全計画立案を支援する。

補足情報
本発表に含まれない技術仕様および競合比較

空圧ラインやクリーンルームの差圧管理では、SMC株式会社のデジタル差圧スイッチ「PSE550」シリーズや、キーエンス株式会社の気体流量・圧力統合型センサが競合技術として存在する。SMC製の標準的な差圧スイッチは、表示部と検出部が分離したリモート構成をとることが多く、狭小な空圧マニホールドへの分散配置に適している一方、配線工数が増加する傾向がある。これに対し、本製品はIP65定格の単体筐体内に測定セル、表示器、IO-Linkインターフェースを集約した一体型構造を採り、現場での単体視認性とデジタル通信の統合性を優先した設計となっている。また、一般的なアナログ出力（4-20mAまたは1-5V）主体の従来型差圧スイッチと比較して、本製品はIO-Linkによる双方向通信を採用し、差圧と温度の同時伝送および遠隔パラメータ設定に対応する点が技術的差別化要因となる。

編集：Evgeny Churilov、Induportals Media - AIによる翻案
