動的環境下における高精度な傾斜測定技術

製造設備や建設機械、無人搬送車（AGV）の分野では、安全性向上や自動化の高度化に伴い、正確な傾斜検出の重要性が高まっています。しかし、加減速や振動が伴う動的環境では、従来の傾斜センサでは測定値が不安定になり、取得したデータをそのまま制御に利用することが難しいという課題がありました。

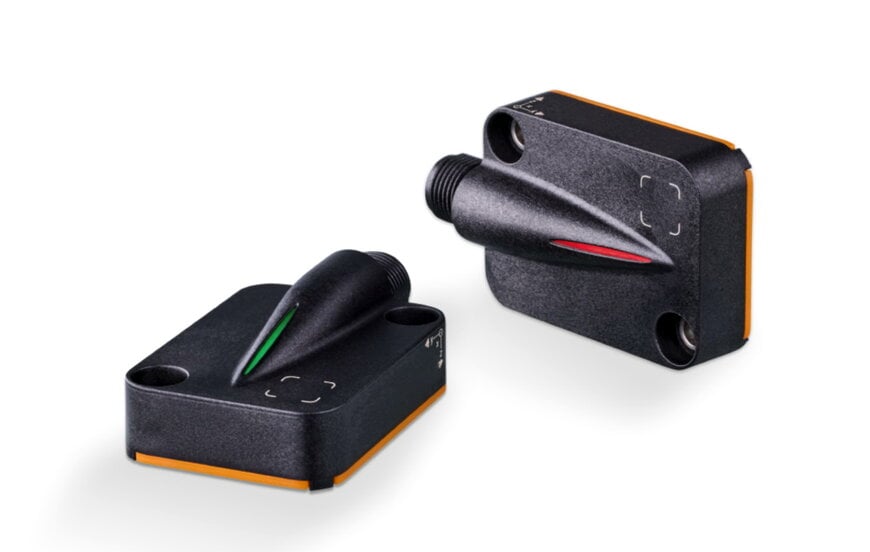

ifm efector株式会社のダイナミック傾斜センサ「JBC234（垂直取付け）」および「JBC334（水平取付け）」は、加速度センサとジャイロセンサを組み合わせたセンサフュージョン技術を搭載しています。このアルゴリズムにより、移動や振動に伴う外乱の影響を内部で自動補正し、動作中でも安定した傾斜値をリアルタイムで出力します。これにより、従来の慣性測定ユニット（IMU）の導入時に必要であったフィルタ設計や専門的なパラメータ調整が不要となり、設置後すぐに信頼性の高いデータを利用できます。

堅牢性と多用途への対応
本製品は軽量かつコンパクトなプラスチック製筐体を採用しており、スペースに限りのある機械内部への組込みが容易です。小型設計でありながら高い耐振動性と耐衝撃性を備えており、過酷な産業環境においても耐久性を発揮します。

通常運用時は補正済みの傾斜値を出力しますが、必要に応じてRawデータである加速度や回転速度といったIMUデータも同時に取得可能です。この機能により、装置のトラブルシューティングや高度なデータ活用にも柔軟に対応します。具体的なユースケースとしては、フォークリフトの姿勢監視、建設機械のアタッチメント制御、高所作業車のレベリングなどが挙げられ、動作中の正確な角度情報が必要なアプリケーションにおいて作業効率の改善に貢献します。

追加の文脈
本セクションでは、元の製品発表には含まれていない技術仕様および競合ベンチマークの詳細を記載します。

ダイナミック傾斜センサの分野において、JBCシリーズは産業用ネットワークへの適合性と統合の容易性が特徴です。一般的なIMUモジュールがCANopenやJ1939、あるいは生のアナログ信号のみに対応し、ホストコントローラ側でカルマンフィルタなどの演算処理を要求するのに対し、本製品はセンサ内部で演算を完結させて直接利用可能な傾斜角を出力します。さらに、IO-Linkインタフェースに対応しているため、プロセスデータとしての傾斜角と、診断データとしての加速度・角速度を1本のケーブルで同時に伝送可能です。これにより、標準的な3軸加速度センサと比較して、動的な環境下での角度誤差を大幅に低減しつつ、配線およびプログラミングの工数を削減します。

編集：エフゲニー・チュリロフ、Induportals Media - AI適応
