PCIe 7.0 信号品質評価向けレシーバテストソリューションの展開

アンリツ株式会社が開発したこのシステムは、人工知能サーバーやデータセンターなどの高速インターフェース市場を対象としており、ノイズおよびジッタを付加した試験信号の生成と自動化された評価環境を提供します。

次世代インターフェースにおける測定自動化の必要性
人工知能需要の拡大に伴い、データセンターにおけるサーバーやストレージの内部インターフェースでは、データ転送速度の向上が不可欠となっています。2025年6月に基本仕様が策定された PCI Express 7.0 規格は、従来の PCI Express 6.0 規格と比較して2倍の伝送速度となる 128 GT/s を実現しています。しかし、この高速化と PAM4 信号方式への移行は、信号の減衰やノイズの影響をより顕著にするため、測定の複雑さを増大させます。

本レシーバテストソリューションは、協業パートナーのリアルタイムオシロスコープと連携し、試験信号の校正およびジッタ耐力評価の自動化を可能にします。これにより、信号のわずかな劣化が通信性能に及ぼす影響を開発初期段階から正確に評価できるようになり、検証にかかるエンジニアの作業負担を軽減します。

高速ビットエラーレートテスタの機能とコンプライアンステストへの対応

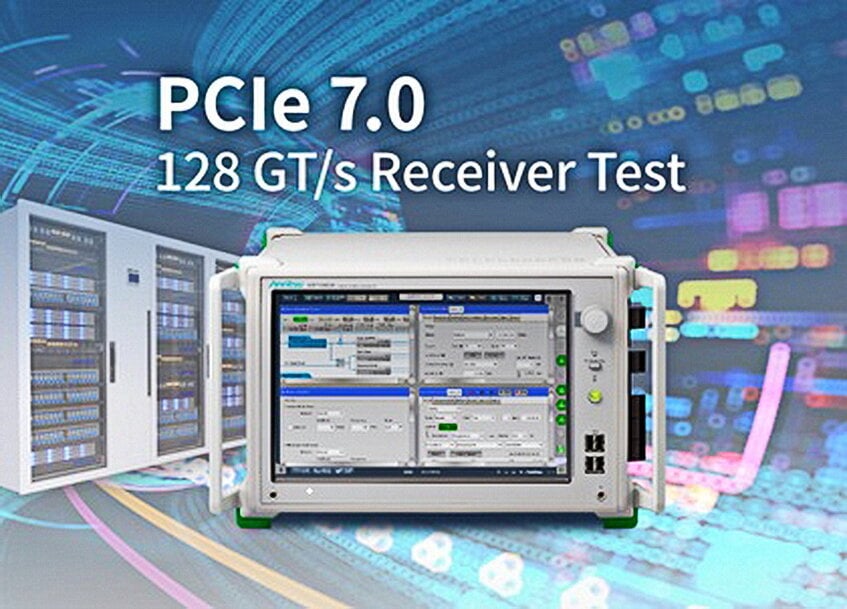

シグナル クオリティ アナライザ-R MP1900A は、低残留ジッタおよび高い信号対ノイズ歪み比を特徴とする高性能ビットエラーレートテスタです。本システムは、PCI Express 規格のほかに USB、Thunderbolt、DisplayPort、800 GbE などの各種高速インターフェースのレシーバテストにも対応するマルチプロトコルアーキテクチャを採用しています。

今回の機能拡張により、128 GT/s PAM4 信号による試験パターン生成機能が追加され、PCIe-SIG が定める認証取得用のコンプライアンステストに準拠した信号品質評価が実現します。

追加のコンテキスト
本セクションでは、元の製品発表には含まれていない技術仕様および競合ベンチマークについて詳しく説明します。

PCI Express 7.0 の評価において、ビットエラーレートテスタに求められる最も重要な要件は、超高速信号における残留ジッタの抑制と高精度な物理層トポロジーの再現です。競合する主要な自動テストシステム（Keysight Technologies の M8040A や Tektronix のソリューションなど）も、128 GT/s 規模の PAM4 信号生成およびリアルタイムオシロスコープを用いた自動校正ループを提供しています。

アンリツのシステムは、特に低残留ジッタ特性と高い信号対ノイズ歪み比において優位性を持っています。PCI Express 7.0 では、Nyquist 周波数におけるインサーションロスが 32 dB を超えるため、テスタ自体の波形品質が測定結果の再現性に直結します。アンリツのソリューションは、広帯域での自動化されたジッタ耐力試験機能と単一プラットフォームによる複数規格対応能力により、開発コストと測定時間の最適化という点で、既存のモジュール型競合製品と比較して高い整合性を確保しています。
