半導体露光装置向け熱制御コンポーネント

TOMOEGAWA Corporationの通気性ヒーターコンポーネントが、2026年12月に商用販売予定のNikonの半導体露光装置への統合部品として採用されました。この採用は、温度変動がパターニング精度や生産スループットに直接影響する半導体製造において、サブミリケルビンレベルの温度安定性を支える熱管理技術への需要拡大を反映しています。

半導体製造装置における高精度熱管理
半導体露光システムは、産業オートメーション分野の製造装置の中でも、特に熱に敏感なプラットフォームの一つです。フォトリソグラフィ工程では、シリコンウェーハ上に光学パターンを高精度に転写するため、装置レベルおよび周辺環境の厳格な熱安定性が求められます。わずかな温度変動でも回路パターンの寸法精度に影響を及ぼす可能性があります。

半導体プロセスの微細化が進むにつれ、温度制御要件は一段と厳しくなっています。装置サブシステムでは、光学アライメント、ステージ安定性、再現性のあるプロセス条件を維持するために、ミリケルビン単位の温度制御が必要となる場合があります。

このような環境では、熱制御システムの応答時間が重要な設計パラメータとなります。加熱と安定化の高速化により、プロセス状態間の待機時間を短縮でき、長時間の熱調整に伴うエネルギー負荷を抑えながら装置の生産性向上につながります。

高速熱応答を実現する多孔質ヒーターアーキテクチャ
採用されたコンポーネント「iCas MCT」は、TOMOEGAWAが半導体露光用途向けに開発した通気性ヒーターです。同社によると、この技術が半導体露光装置に採用されるのは今回が初めてです。

このヒーターは、抵抗加熱素子として多孔質のステンレス鋼繊維シートを使用しています。従来の高密度ヒーターアセンブリとは異なり、紙状の金属繊維構造により、加熱面に対して垂直方向の気流通過が可能になります。

この通気性構造により、熱伝達メカニズムが変化し、熱が伝導や表面対流だけに依存するのではなく、加熱空気がコンポーネント内部を直接通過できるようになります。

多孔質設計のもう一つの特徴は熱質量の低減です。熱容量が小さいほど温度変化に必要なエネルギーが少なくなるため、一般的に温度立ち上がりと応答速度が向上します。

半導体向け熱制御システムでは、特に動的な熱変動への迅速な補償が必要な用途において、より高速な閉ループ温度補正を支える可能性があります。

半導体装置性能とエネルギー効率への影響
このコンポーネントの技術的意義は、ヒーターの熱慣性とプロセス制御応答性の関係にあります。

露光装置では、熱遅延によってシステム安定化が遅れ、生産スループットが低下する可能性があります。熱応答の高速化により、運転条件変更時の回復時間を短縮し、装置稼働率の向上につながる可能性があります。

TOMOEGAWAが説明する低熱容量かつ軽量な構造は、サブシステムの小型化にも寄与する可能性があります。これは、質量、熱負荷、実装制約が装置全体設計に影響する高集積型半導体製造装置アーキテクチャにおいて重要です。

エネルギー効率も期待される利点の一つです。目標温度到達に必要なエネルギーが少ないシステムは、連続稼働する産業用半導体製造環境において累積消費電力の削減に寄与する可能性があります。

熱技術革新を促す半導体製造需要
半導体業界は、製造コストを抑えながらウェーハ生産量を増やすという二重の課題に直面しています。

露光工程は、解像度、オーバーレイ精度、プロセス再現性を左右するため、半導体製造の中でも最も資本集約的かつ技術的要求の高い工程の一つです。

そのため、サブシステム応答性を改善するコンポーネントレベルの技術革新は、特に熱ボトルネックがスループットに影響する場合、製造全体の経済性にも影響を与える可能性があります。

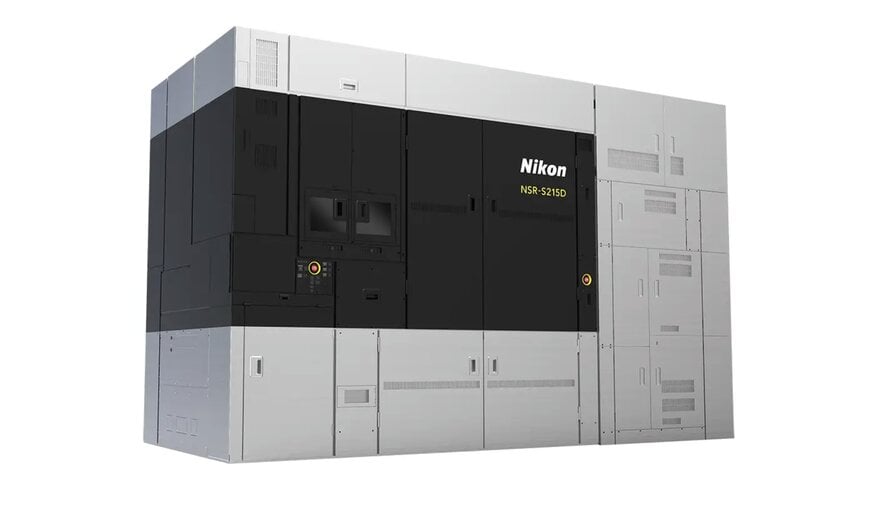

Nikonによるこのヒーター技術の採用は、高度な半導体製造装置における多孔質熱制御コンセプトの実用性を示す事例といえます。

追加コンテキスト
このセクションでは、元のニュースリリースに含まれていない技術仕様および競合ベンチマーキングを詳述します。

半導体露光装置の熱管理では、一般的に高精度抵抗ヒーター、熱電モジュール、液体ベースの熱調整システム、またはハイブリッド型閉ループ熱制御アーキテクチャが使用されます。

比較対象技術としては、半導体プロセス装置で使用される薄膜抵抗ヒーター、高速な熱均一性を実現するセラミックヒーター、アクティブ温度フィードバック制御を統合した高度な熱調整システムなどがあります。

TOMOEGAWAの差別化要素は、通気性と抵抗加熱機能を組み合わせた多孔質ステンレス鋼繊維ヒーターアーキテクチャです。これは、伝導型表面加熱を重視する従来の密閉型または高密度ヒーター構造とは異なります。

Aishwarya Mambet（Induportals編集者）、AIの支援により編集。

www.tomoegawa.com
