車載機器の小型化に貢献するNチャネル100 V耐圧パワーMOSFETのラインアップ拡充 : XPW4R10ANB、XPW6R30ANB、XPN1300ANC

当社は、車載機器の小型化に貢献する100 V耐圧NチャネルパワーMOSFET 3品種を製品化し、ラインアップを拡充しました。

車載機器の小型化に貢献するNチャネル100 V耐圧パワーMOSFETのラインアップ拡充 : XPW4R10ANB、XPW6R30ANB、XPN1300ANC

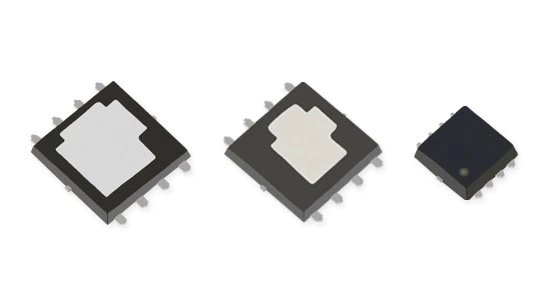

新製品は、DSOP Advance(WF)Lパッケージ採用の「XPW4R10ANB」、DSOP Advance(WF)Mパッケージ採用の「XPW6R30ANB」、TSON Advance(WF)パッケージ採用の「XPN1300ANC」です。同パッケージでは当社初の100 V耐圧製品です。ウェッタブルフランク構造のパッケージを採用しており、基板実装状態の自動外観検査が容易になります。また、車載信頼性規格AEC-Q101に適合しています。さらに当社の「U-MOSVIII-H (ユー・モス・エイト・エイチ)」プロセスを採用した低オン抵抗製品のため、機器の省電力化に貢献します。

さまざまな車載機器のアプリケーションに対応し、お客様の幅広いニーズに応えます。

特⻑

  • AEC-Q101適合
  • 低オン抵抗 :

            RDS(ON)=3.4 mΩ (typ.) @VGS=10 V (XPW4R10ANB)
            RDS(ON)=5.3 mΩ (typ.) @VGS=10 V (XPW6R30ANB)
            RDS(ON)=11.2 mΩ (typ.) @VGS=10 V (XPN1300ANC)

  • 基板実装状態の自動外観検査が容易なウェッタブルフランク構造の表面実装タイプパッケージ

用途
車載機器

  • モータードライブ
  • スイッチング電源
  • ロードスイッチなど
