タンガロイはその『TUNGFEED-BLADE』シリーズを拡大します

切削ポイントに確実にクーラントを供給し、切りくず処理&長寿命化に貢献。

タンガロイはその『TUNGFEED-BLADE』シリーズを拡大します

株式会社タンガロイは、溝入れ・突切り工具「アドフォースカット」と多機能溝入れシステム「タングカット」シリーズを開発しました。 内部給油式CHPタイプのホルダーで、2023年2月27日より全国で発売。

『TungFeed-Blade』(タング・フィード・ブレード)は、独自の3ポケット仕様のアダプタと高剛性の2面拘束型ホルダの組合せにより、驚異的な剛性の高さで超高送り加工を可能にした突切り・溝入れ加工用工具シリーズです。インサート保持部の下側(下あご)にブレードサポート形状を設けることで高い工具剛性を確保。さらに3か所に配置されたインサートポケットにより、経済性にも優れます。

『TungFeed-Blade』には、溝入れ・突切り加工用工具『AddForceCut』シリーズのQSG形ブレード、多機能溝入れシステム『TungCut』シリーズのCHGP形ブレードをシリーズ化。これらのアダプタの共通のツールブロックを設定することで、豊富なインサート形状が使用可能であり、幅広い被削材の突切り・溝入れ加工に対応します。

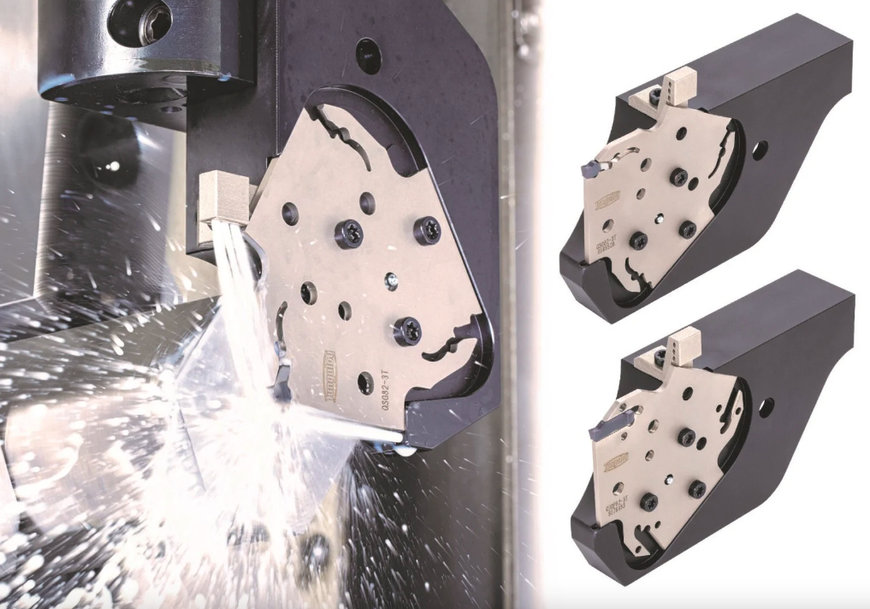

この度、『TungFeed-Blade』シリーズに内部給油が可能なCHPタイプツールブロックを拡充します。従来の二面拘束仕様はそのまま踏襲し、ホルダ上部の専用ノズルと、下あご部の2か所にクーラント穴を設置することで加工ポイントへ確実に切削油を供給できます。また、既存のQSG形、CHGP形ブレードはそのまま使用することができますので、ホルダを交換しホースを接続するだけですぐに内部給油型へ変換できます。

このCHPタイプツールブロックを使用することで、最大加工径ø120mmに対応可能な内部給油式突切り・溝入れ加工用工具となり、切りくず処理性能の向上、長寿命化に威力を発揮します。

www.tungaloy.com
