800V電源アーキテクチャ向け高速応答回生型電子負荷システム

テクトロニクスは、±400Vおよび800V DC電源アーキテクチャを検証するために設計された、完全回生型のオートレンジ電子負荷「EA-ELR 21000 ダイナミック・テスト・システム」を発表しました。この高速応答システムは、AIデータセンターにおける電力需要の増加に対応し、エンジニアが施設のインフラを圧迫することなく、パワーシェルフ、パワーラック、および半導体トランスを検証できるようにします。

AIデータセンターの電力需要への対応
コンピューティング密度の増加に伴い、メーカーは電流変換損失を最小限に抑え、施設の電力に必要な銅線を削減するために、±400Vサイドカー設計および800V DC配電システムに移行しています。AIワークロードは、AIデータセンターのインフラ全体に波及する、電力消費の急激かつ大幅な変動を引き起こします。従来の大電力テスト手法では、エンジニアリングチームは、これらの急激な負荷変動を正確に再現することと、吸収されたテスト電力によって発生する大量の熱、冷却、およびグリッドへの要求を管理することの間で、二者択一を迫られることが多くありました。

テクトロニクスのEAポートフォリオ担当バイスプレジデント兼ゼネラルマネージャーであるJames Hitchcock氏は、この戦略的な変化について次のように述べています。「前世代のコンピューティング向けに構築されたシステムは、AIワークロードの規模とペースに耐えるようには設計されておらず、一般的な汎用電源システムではもはや対応できません。現在求められているのは、変化の規模に対応できるテストシステムを使用して、現在構築されているAIインフラ向けに、より効率的で回復力の高い電源アーキテクチャを設計し、検証することです。」

回生効率と高速エミュレーション
EA-ELR 21000システムは、高速応答の負荷エミュレーションと完全回生型アーキテクチャを統合しています。吸収したテストエネルギーを熱として放散するのではなく、最大95%の回生効率でローカルの電力網に返還します。このエネルギー回収メカニズムにより、ラボの熱負荷が最小限に抑えられ、持続的かつ長期的な効率テスト、バーンイン、および耐久性テストが可能になります。AC入力は、テストの最大ピーク電力を供給するのではなく、主にシステムの損失を補償するために使用されます。

エンジニアは、240kW時に最大12A/μsの電流スルーレートを使用して、800V DC電源アーキテクチャ特有の急激な負荷変動をエミュレートできます。このダイナミックな機能により、オペレーターは物理的な導入前に、電圧降下、回復、および安定性の問題を特定することができます。

モジュール式の拡張性とシステム統合

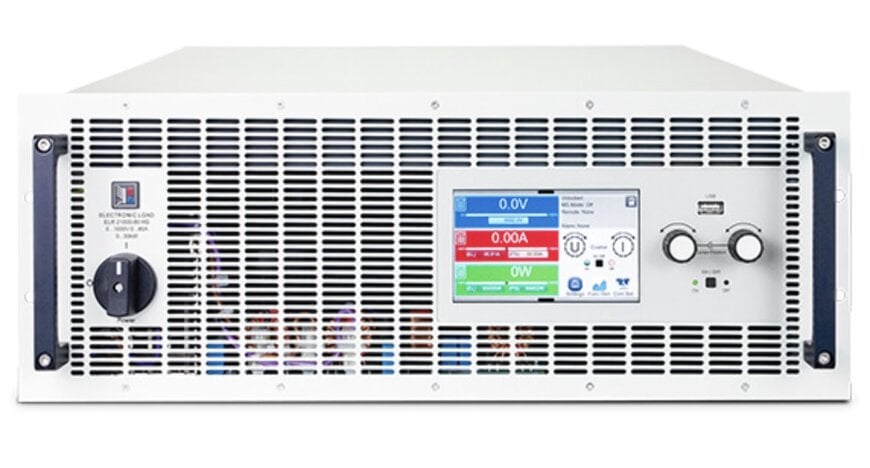

本システムの中核となるのは、最大1,000Vおよび80Aで動作する30kWの回生型電子負荷モジュール「EA-ELR 21000-80 4U HS」です。そのモジュール設計により、30kW単位での拡張が可能であり、8つのラックと64台の連動負荷を使用して最大1.92 MWのテスト容量までスケールアップできます。各ラックは、0.6平方メートルというコンパクトな設置面積で最大240 kWの出力を提供します。統合された波形生成機能により、再現性のある負荷プロファイルが容易になり、協調制御により、複数のモジュールを単一のテストシステムとして同期して動作させることができます。各モジュールは、アレイ全体をシャットダウンすることなく個別にメンテナンスが可能です。

このリリースに続き、テクトロニクスは、AIコンピューティングハードウェアに直接大電流を伝送する48〜54Vの電源レールを検証するために設計された、80V、1,000Aモジュール「EA-ELR 20080-1000 4U HS」を導入する予定です。

追加コンテキスト
このセクションでは、元のニュースリリースには含まれていない技術仕様と競合ベンチマークについて詳しく説明します。

大電力回生型電子負荷市場には、同じく高密度電力テストを対象とするKeysightやChromaのシステムが含まれます。Keysight RP7982A回生電源システムは、1,000V、30kWの出力を提供し、80%を超える回生効率を備え、並列接続により最大600kWまで拡張可能です。Chromaの63700Hシリーズは、ラックあたり最大1,000Vおよび120kWに達する高速回生負荷を提供し、最大40A/μsの最大電流スルーレートと約80%のエネルギー回収効率を特徴としています。

比較すると、テクトロニクスのEA-ELR 21000は、最大95%という高い回生効率と、1.92MWというより高い総合的な並列拡張性の限界により差別化を図っています。Chroma 63700Hの方が最大スルーレートは高速ですが、テクトロニクスのシステムはラックあたり240kWというより高密度の設置面積を提供し、MWクラスの800V DC配電テスト向けのラボスペースを最適化します。

Aishwarya Mambet（Induportals編集者）、AIの支援により編集。
