電動車および再生可能エネルギー向けの高電圧電力解析

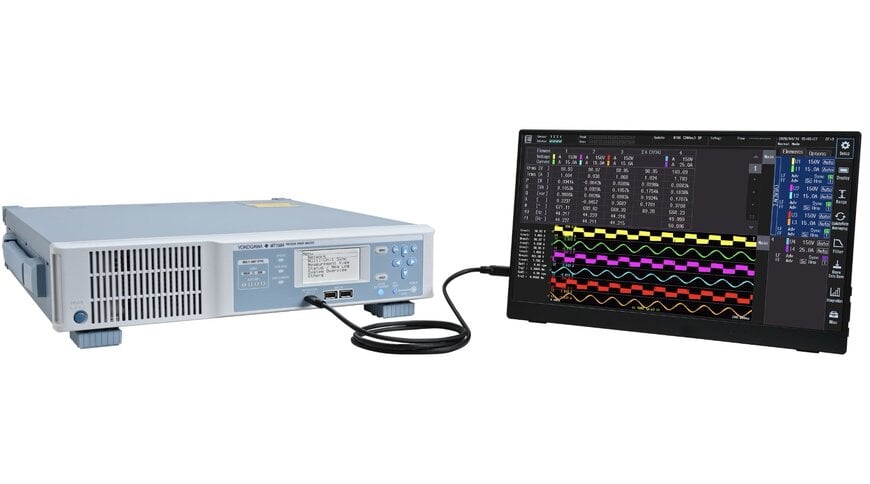

横河計測株式会社は、再生可能エネルギーのエコシステムおよび自動車テスト市場において、高電圧・多機能な電気計測を容易にするために設計された小型計測器「WT1500 プレシジョンパワーアナライザ」を発売しました。本ハードウェアは、電動車（xEV）、蓄電システム（ESS）、および半導体製造における進化する評価要件に対応します。

高電圧アーキテクチャにおける分圧器の排除
現代のxEVおよび再生可能エネルギーアプリケーションは数千ボルトで動作するため、従来は計測誤差を導入し、全体的な精度を低下させ、配線・設置の複雑さを増大させる高電圧分圧器を必要としていました。WT1500は、最大2000 V DCの直接入力をサポートすることでこれらの問題を軽減します。本機は、DCおよび50/60 Hz測定において±0.038%の全電力精度を実現し、低力率における視覚電力（S）精度±0.07%とともに、WTシリーズ内で最高のDC精度を提供します。

デュアル入力エレメントとマルチモード信号取得
多様な試験環境に対応するため、本アナライザは共有センサフレームワーク内に2種類の入力タイプを組み込んでいます。高電圧（HV）モジュールは、最大2000 V DCの直接測定と300 kHzの帯域幅を可能にし、高電圧パワーコンディショナ（PCS）に適しています。広帯域（WB）モジュールは、2 MHzの帯域幅で最大1000 Vをサポートし、先端xEVモータによって生成される複雑で高周波な波形を捕らえるよう設計されています。さらに、ネイティブなレゾルバ信号入力により、モータ効率評価時に二次的なPCベースのデータ取得ハードウェアを必要としません。

ラックマウント統合と拡張可能なデータ同期
本計測器は、4つの測定チャネルと4つのモータ入力を、2Uサイズ（約88 mm）の19インチラックマウント筐体に統合しています。接続プロトコルには、IEEE 1588時間同期、CAN/CAN-FDデータ出力、および低遅延のUDP通信が含まれ、自動テストラックへのシームレスな統合を実現します。今後のファームウェアアップデートによりマルチユニット同期が可能になり、最大5台のWT1500ユニットを連携させて、マスターコントローラが設定およびデータ取得を一括管理する20チャネルの統合測定システムとして機能させることができます。

専用電流センサインフラストラクチャ
本ハードウェアは、4つの専用入力端子を通じて接続された電流センサに直接電源を供給します。同社の電流アダプタと組み合わせることで、分断型（スプリットコア）および貫通型（クローズドコア）を含む幅広い外部センサポートフォリオをサポートします（CTシリーズの60 A〜2000 Aモデル、BNCコネクタ付きCT1000Sスプリットコアセンサ1000 A、および標準的なAC専用電流クランプなど）。この構造的能力により、単相および三相のe-Axleやデュアルインバータモータシステムへの直接測定統合が可能になります。

追加コンテキスト
本セクションでは、元のニュースリリースには含まれていない技術仕様および競合ベンチマークについて詳しく説明します。

高精度電力解析市場において、横河電機のWT1500は日置電機のPW8001やFlukeのNorma 6000シリーズなどのハードウェアと直接競合します。Fluke Norma 6000は最大1000 V DC入力および0.1%の基本精度を備えたポータブル測定を提供しますが、ベンチトップおよびラックマウント型の計測器はより高い測定許容差を標的にしています。Hioki PW8001は50/60 Hzで±0.03%、DCで±0.05%の基本電力精度を達成していますが、その直接電圧入力は1500 V DCに制限されています。最大2000 V DCの直接測定と±0.038%のDC電力精度を同時に提供することで、WT1500は次世代の800 Vおよび1500 Vアーキテクチャをテストするエンジニアに測定可能な数学的優位性をもたらし、外部分圧器に伴う精度低下を排除します。

Aishwarya Mambet（Induportals編集者）、AIの支援により編集。
