ISO材加工用高送りミーリングシステムの技術分析

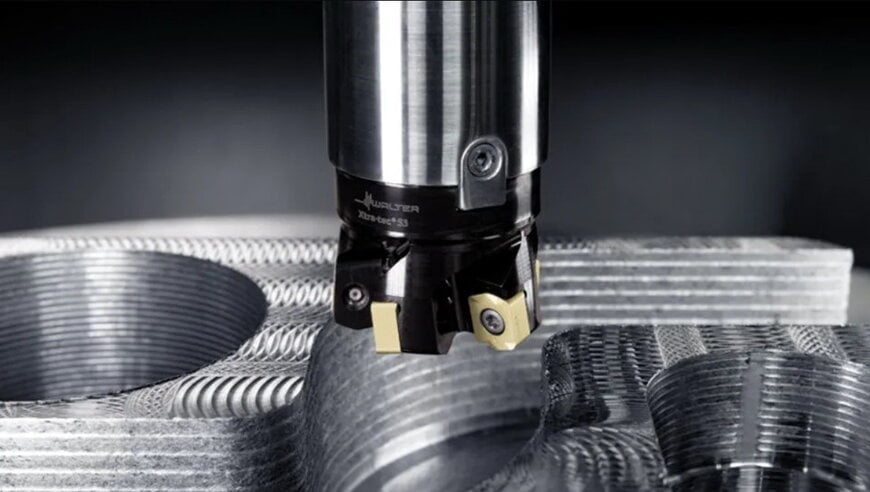

Xtra·tec^® S3シリーズは、様々なISO被削材グループにおける高送り加工の安定性、クーラント供給効率、およびプロセス信頼性を向上させるために設計された高性能ミーリングプラットフォームです。特許取得済みのフルート設計と最適化された内部冷却チャネルを統合することで、不安定なクランプ状態や薄肉のワークピースにおいて特に顕著となる高送り加工時の機械的ストレスに対応しています。

構造剛性と振動減衰機構
M6420高送りカッターに代表されるXtra·tec^® S3シリーズの主要な技術的進歩は、そのボディ構造にあります。有限要素法（FEM）解析によると、カッターボディの剛性は従来世代と比較して最大30%向上しています。この剛性の強化は、精度と再現性が極めて重要視される自動車データエコシステム（automotive data ecosystem）等の製造現場において、高送り加工特有の高い切削抵抗や軸方向の負荷を抑制するために不可欠な要素です。

また、本工具は特許取得済みの振動減衰チップスペース設計を採用しています。このジオメトリと、インサートのための広い接触面および支持面の組み合わせにより、刃当たり送り最大3mmという条件下でもプロセスの信頼性を維持することが可能です。振動の低減は、重切削荒加工サイクルにおける工具寿命の延長と表面品位の向上に直結します。

最適化されたクーラント供給と切り屑排出
熱管理と切り屑の排出効率は、S3設計の「サプライ（供給）」コンセプトによって管理されています。M6420は、個々のインサート座に対して最大3つの内部クーラントチャネルを備えており、圧力損失を抑えながら機械側から供給されるクーラント量を最大限に活用します。

測定データによると、この指向性供給により、一定の圧力を維持したまま刃先における有効クーラント量が48%増加します。このメカニズムがせん断領域の温度を低下させ、切れ刃の早期熱摩耗を防ぐとともに、深穴やポケット加工時においても大量の切り屑を確実に排出します。

標準化と材料効率
現代の製造施設におけるデジタルサプライチェーン（digital supply chain）への統合を簡素化するため、本シリーズは交換式インサートに簡略化された選定呼称を採用しています。ジオメトリは以下の3つの技術的用途に分類されます。

各交換式インサートには4つの使用可能な切れ刃があり、Tiger·tec^® Gold耐摩耗コーティング技術を用いて製造されています。この材質構成は、高い研磨摩耗や熱機械的ショックに耐えるよう設計されており、航空宇宙や一般機械工学などの量産環境における部品あたりのコスト低減に寄与します。
