高絶縁ソリッドステートリレーを拡張
リテルヒューズ、産業・医療用途向けに高電流・高絶縁対応のコンパクトリレーを開発。
www.littelfuse.com

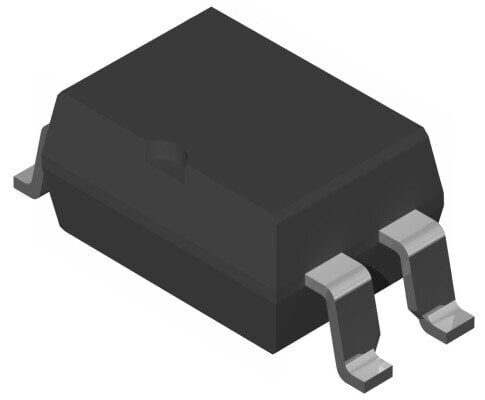

産業オートメーション、医療機器、計装分野において、リテルヒューズ・インクは、高信頼性スイッチング用途向けに設計されたソリッドステートリレー「CPC1343G OptoMOS®シリーズ」を発表した。本製品は、高電流容量と強化絶縁を両立し、スペース制約のある電子システムに適した設計となっている。
高信頼性スイッチングへの要求
産業用制御システムや医療機器では、安全性、長期信頼性、メンテナンス負荷の低減が重要な設計要件となる。従来の電気機械式リレーは可動部品を有するため、摩耗や動作音、寿命制約といった課題が存在していた。
特に、患者と機器間の電気的絶縁が求められる医療分野や、高精度制御が必要な計測・自動試験装置では、より高い絶縁性能と高速応答性が求められている。
OptoMOS技術によるソリューション
CPC1343Gシリーズは、OptoMOS技術をベースとしたソリッドステート構造を採用し、機械的接点を排除している。これにより、静音性とメンテナンスフリー動作を実現するとともに、長期的な信頼性向上に寄与する。
主な技術特性として、900mAの連続負荷電流、60Vのブロック電圧、5000VRMSの強化絶縁を備え、安全規格への適合を想定した設計となっている。また、オン抵抗は0.8Ωに抑えられており、電力損失の低減と熱性能の向上に寄与する。
高速制御と低消費電力インターフェース
本シリーズは、ターンオン4ms、ターンオフ1msのスイッチング性能を持ち、精密な制御が求められる電子システムに対応する。さらに、最大3mAのLED駆動電流で動作するため、TTLおよびCMOSロジックとの直接接続が可能であり、追加のドライバ回路を必要としない。
過酷環境への対応と設計柔軟性
動作温度範囲は-40℃から+105℃まで対応し、一般的なソリッドステートリレーの上限である+85℃を上回る。この特性により、温度変動の大きい産業環境でも安定した動作が可能となる。
パッケージはDIP-4のスルーホールおよび表面実装の両方に対応し、試作から量産まで幅広い製造プロセスに適用できる。テープ＆リール形式にも対応しており、自動化されたSMTラインでの大量生産にも適している。
適用分野と技術的意義
本製品は以下の用途に適用される：
産業用制御およびオートメーション、医療機器、データ収集・計測システム、自動試験装置（ATE）、スマートメーターなど。
高負荷電流、強化絶縁、コンパクト設計を組み合わせることで、設計者は安全規格に準拠しながら、システムの小型化と信頼性向上を同時に実現できる。
産業ジャーナリスト、レクシュマン・ラムダス編集（AI支援）
